다음 중에서 선택 수직 모터 , 단상 모터 ,nd a 삼상 모터 이는 산업 장비 선택에 있어서 가장 중요한 결정 중 하나이며, 이를 잘못 선택하면 에너지 낭비, 조기 고장, 비용이 많이 드는 가동 중지 시간을 의미할 수 있습니다. 짧은 대답: 수직 모터s 장착 방향에 따라 정의되며 펌프 및 냉각탑과 같은 샤프트 다운 응용 분야에 사용됩니다. 단상 모터 저전력 주거용 및 가벼운 상업용 용도에 적합합니다. 그리고 삼상 모터s 중공업 작업에 탁월한 효율성과 토크를 제공합니다. 그러나 각각의 미묘한 차이를 이해하려면 디자인, 성능 데이터, 비용 및 실제 사용 사례를 자세히 살펴봐야 합니다.
수직 모터란 무엇이며 방향이 왜 중요한가요?
에이 수직 모터 는 단순히 옆으로 회전하는 표준 모터가 아닙니다. 이는 샤프트가 아래쪽(또는 일부 구성에서는 위쪽)을 향하도록 작동하도록 설계된 전적으로 목적에 맞게 설계된 기계입니다. 방향은 내부 구성 요소가 중력, 윤활 및 추력 부하를 처리하는 방식을 근본적으로 변경하여 기성 수평 모터를 대체하기에 적합하지 않게 만듭니다.
가장 중요한 기계적 차이점은 스러스트 베어링 설계입니다. 에서 수직 모터 , 로터 어셈블리는 부착된 펌프 샤프트, 임펠러 및 그 위의 유체 기둥과 함께 지속적으로 아래쪽으로 추력을 가합니다. 표준 수평 모터 베어링은 이 축방향 하중을 흡수하도록 설계되지 않았습니다. 따라서 수직 모터에는 일반적으로 앵귤러 접촉 또는 테이퍼 롤러 베어링 구성을 사용하여 수천 파운드의 하향 힘을 견딜 수 있는 스러스트 베어링이 통합되어 있습니다.
수직 모터의 주요 설계 특징
수직 모터는 수평 모터와 구별되는 몇 가지 특수 설계 기능을 공유합니다.
- 스러스트 베어링 용량: 상향 추력과 하향 추력을 모두 처리하도록 설계되었으며, 대형 펌프 구동 모터에서 정격이 500lbf~50,000lbf인 경우가 많습니다.
- 중공축 또는 중실축 옵션: 중공축 수직 모터를 사용하면 펌프 샤프트가 모터를 통과할 수 있어 결합과 정렬이 단순화됩니다. 이는 도시 용수 및 폐수 펌프장에서 가장 일반적인 구성입니다.
- NEM에이 P-베이스 또는 C-면 장착 플랜지: 표준화된 플랜지는 모터 볼트가 펌프 헤드에 직접 고정되도록 보장하므로 별도의 베이스플레이트나 커플링 가드가 필요하지 않습니다.
- IP55 또는 IP65 보호 등급: 수직 모터는 옥외나 젖은 펌프 피트에 설치되는 경우가 많기 때문에 높은 수준의 유입 보호가 표준입니다.
- 향상된 환기: 냉각 공기는 중력에 맞서 위쪽으로 흘러야 합니다. 수직 모터는 고정자의 과열점을 방지하기 위해 재설계된 팬 어셈블리와 덕트 경로를 갖추고 있습니다.
수직 모터의 일반적인 응용 분야
수직 모터 수직 샤프트가 기계적으로 필요한 응용 분야를 지배합니다.
- 도시 물 공급용 심우물 터빈 펌프(출력 범위: 5HP ~ 4,000HP)
- HVAC 시스템의 냉각탑 팬 및 유도 통풍 팬
- 산업 공정 루프용 수직 인라인 펌프 드라이버
- 농업 부문의 관개 펌프장
- 발전 시설의 응축수 및 보일러 공급 펌프
단상 모터: 주거 및 경상업 환경의 주력 제품
에이 단상 모터 단상 AC 전원(북미에서는 120V 또는 240V, 대부분의 유럽에서는 230V)으로 작동하며 일반적으로 5HP 미만의 소형 및 소형 통합 마력 애플리케이션에 가장 많이 사용됩니다. 광범위한 사용은 우수한 엔지니어링 성능이 아니라 가정, 농장 및 소규모 기업에서 단상 전력을 보편적으로 사용할 수 있기 때문에 발생합니다.
달리 삼상 모터s , 단상 모터 단상 공급만으로는 자체 시동할 수 없습니다. 단상 교류는 회전하는 것이 아니라 맥동하는 자기장을 생성하며, 이는 자체적으로 순 시동 토크를 제공하지 않습니다. 제조업체는 단상 모터의 주요 하위 유형을 발생시키는 보조 시동 메커니즘으로 이 문제를 해결합니다.
단상 모터의 유형
- CSIR(커패시터 시작 유도 실행): 시동 커패시터(일반적으로 100~400μF)를 사용하여 보조 권선에 위상 변이를 만들어 압축기와 펌프에 충분한 시동 토크(전부하 토크의 200~350%)를 생성합니다. 모터가 정격 속도의 ~75%에 도달하면 원심 스위치에 의해 커패시터가 분리됩니다.
- 커패시터 시작 커패시터 실행(CSCR): 에이dds a run capacitor to maintain a near-two-phase condition during operation, improving power factor and efficiency by 5–10% compared to CSIR motors. Common in air conditioners and refrigerators.
- 분할 위상(저항 시작): 보조 권선은 주 권선보다 저항이 높고 인덕턴스가 낮으므로 적당한 위상 변위를 생성합니다. 시동 토크는 더 낮고(100-175% FLT) 시동 전류는 높습니다(600-800% FLT). 쉽게 시동할 수 있는 부하를 갖춘 팬, 송풍기 및 소형 가전제품에 적합합니다.
- 영구 분할 커패시터(PSC): 에이 single run capacitor remains in circuit at all times. This design produces low starting torque but operates quietly and efficiently, making it the first choice for direct-drive HVAC fan motors and small circulators.
- 음영 극 모터: 가장 간단하고 저렴한 단상 모터. 셰이딩 코일은 각 극의 일부에 지연된 자속을 생성합니다. 매우 낮은 시동 토크 및 효율(15~35%). 소형 팬, 책상 팬, 가전제품 등 가벼운 용도에 사용됩니다.
3상 모터: 산업용 전력의 중추
는 삼상 모터 산업용으로 가장 효율적이고 안정적이며 비용 효율적인 전기 모터 유형입니다. 자체 시동이 가능하고 부드럽고 연속적인 토크를 생성하며 최신 프리미엄 효율 설계에서 92~97%의 최대 부하 효율을 달성합니다. 단상 모터 동일한 전력 등급의.
3상 AC 전원은 각각 120° 오프셋된 3개의 중첩 전압 파형을 제공합니다. 고정자 권선에 적용할 때 삼상 모터 , 보조 시동 권선, 커패시터 또는 원심 스위치 없이 회전자 전류를 유도하고 토크를 생성하는 연속 회전 자기장을 생성합니다. 이러한 단순성은 제조 비용 절감, 유지 관리 감소, 서비스 수명 연장으로 직접적으로 이어집니다.
삼상 모터가 산업을 지배하는 이유
- 더 높은 효율성: IE3(Premium Efficiency) 및 IE4(Super Premium Efficiency) 3상 모터는 30HP에서 95% 이상의 최대 부하 효율을 달성하며, 이에 비해 유사한 단상 설계에서는 85~90%를 달성합니다.
- 전력 밀도: 에이 three phase motor produces 150% more power output per kilogram of copper and iron compared to an equivalent single phase motor.
- 부드러운 토크 전달: 3상 전력은 일정한 순간 전력을 생성하여 단상 시스템에 존재하는 토크 맥동(사이클당 2회 최고치)을 제거합니다. 이는 구동 장비의 진동, 소음 및 기계적 응력을 줄여줍니다.
- 넓은 출력 범위: 에이vailable from fractional HP to 50,000 HP, making 삼상 모터s 모든 규모의 산업 운영에 적합합니다.
- 쉬운 속도 제어: 가변 주파수 드라이브(VFD)는 3상 유도 모터와 완벽하게 결합되어 펌프, 팬, 압축기와 같은 가변 부하 응용 분야에서 20~60%의 에너지를 절약할 수 있습니다.

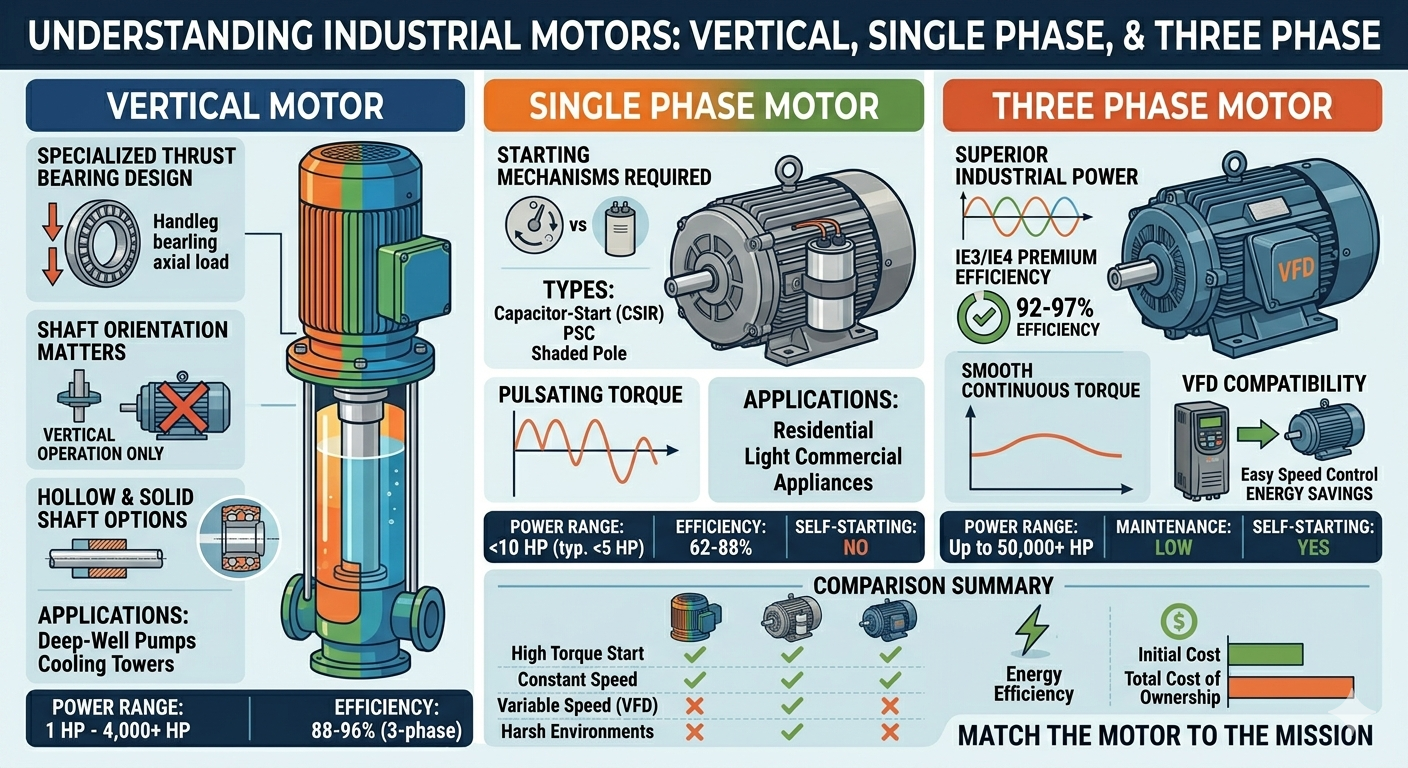

종합적인 비교: 수직 모터 vs. 단상 모터 vs. 3상 모터
는 table below provides a direct side-by-side comparison across the most important selection criteria:
| 매개변수 | 수직 모터 | 단상 모터 | 삼상 모터 |
|---|---|---|---|
| 장착 방향 | 수직(샤프트 다운 또는 샤프트 업) | 수평(일반적으로) | 수평 또는 수직 |
| 전원공급장치 | 단상 또는 3상 | 단상(120V/240V) | 3상(208~690V) |
| 일반적인 전력 범위 | 1HP – 4,000HP | 1/20HP – 10HP | 0.25HP – 50,000HP |
| 전체 부하 효율성 | 88~96%(3상 버전) | 62~88% | 85~97% |
| 자체 시작 | 예(3상 공급 포함) | 아니요(시동 보조 장치 필요) | 예 |
| 토크 평활도 | 평활(3상) | 맥동 | 매끄러움(일정) |
| 스러스트 베어링 | 전문화된 헤비듀티 | 표준 방사형 | 표준 방사형 |
| VFD 호환성 | 예 (3-phase version) | 제한적/권장되지 않음 | 우수 |
| 유지 관리의 복잡성 | 보통 – 높음 | 낮음-보통 | 낮음 |
| 초기 비용(상대적) | 높음 | 낮음 | 중간 |
| 주요 애플리케이션 | 심우물 펌프, 냉각탑 | 에이ppliances, small HVAC, tools | 산업, 압축기, 컨베이어 |
표 1: 11가지 주요 선택 기준에 따른 수직 모터, 단상 모터 및 3상 모터의 기술 및 상업적 비교.
에너지 소비 및 총 소유 비용: 숫자가 말해줍니다
모터 유형 간의 효율성 차이는 운영 비용으로 직접적으로 나타납니다. $0.12/kWh의 전기 요금으로 연간 6,000시간을 작동하는 5HP(3.73kW) 펌프 모터의 실제 사례를 생각해 보십시오.
| 모터 유형 | 효율성(%) | 입력 전력(kW) | 에이nnual Energy (kWh) | 에이nnual Cost (USD) |
|---|---|---|---|---|
| 단상 모터 (CSIR) | 82% | 4.55 | 27,300 | $3,276 |
| 삼상 모터 (IE2) | 90% | 4.14 | 24,840 | $2,981 |
| 삼상 모터 (IE3) | 93.6% | 3.99 | 23,940 | $2,873 |
표 2: $0.12/kWh로 연간 6,000시간 작동하는 5HP 펌프 모터의 연간 에너지 비용 비교. IE3 3상 모터는 동급의 단상 모터에 비해 연간 $403를 절약합니다.
10년 이상의 사용 수명(단상 모터에서 IE3으로 전환) 삼상 모터 대략 절약됩니다 전기료만 $4,030 — 이 크기 범위의 많은 모터 구매 가격보다 높습니다. 이러한 모터가 50개 있는 시설로 확장하면 연간 절감액은 $20,000를 초과합니다.
올바른 모터를 선택하는 방법: 실용적인 의사결정 프레임워크
는 correct motor selection depends on four primary variables: power supply availability, mechanical interface requirements, load characteristics, and total cost of ownership over the intended service life.
1단계: 사용 가능한 전원 공급 장치 평가
설치 장소에 단상 전력만 있는 경우(가정, 시골 농장, 소규모 소매점에서 일반적) 단상 모터 비용이 많이 드는 인프라 업그레이드 없이 실행 가능한 유일한 옵션인 경우가 많습니다. 일반적으로 공장, 상업용 건물, 도시 시설에서처럼 3상 전력을 사용할 수 있는 경우 삼상 모터 1HP를 초과하는 모든 부하에 대해 기본 선택이 되어야 하며 더 나은 효율성과 더 낮은 장기 비용을 제공해야 합니다.
2단계: 샤프트 방향 요구 사항 결정
구동 장비(펌프, 팬, 교반기)에 수직 샤프트가 필요한 경우 특수 목적으로 제작된 샤프트 수직 모터 필수입니다. 표준 수평 모터를 수직 방향으로 사용하려고 하면 보증이 무효화되고 베어링 윤활이 손상되며 서비스 수명이 크게 단축됩니다. 수평 모터의 베어링 오일 배스는 수직 작동에 맞게 보정되지 않았습니다. 오일이 바닥에 고이고 상단 베어링이 고갈됩니다.
3단계: 모터를 부하 특성에 맞추기
- 높은 시동 토크 부하 (압축기, 무거운 하중을 받는 컨베이어): 삼상 모터 디자인 B 또는 디자인 C 토크 특성 또는 CSIR 단상 모터 단상 전원만 사용할 수 있는 경우.
- 가변 속도 부하 (펌프, 팬, 송풍기): A 삼상 모터 VFD와 결합하는 것이 최적의 솔루션입니다. 단상 VFD가 존재하지만 효율성과 신뢰성이 떨어집니다.
- 지속적인 연중무휴 운영: 에이lways prioritize IE3 or higher 삼상 모터s ; 에너지 절약은 12~24개월 이내에 프리미엄 가격을 정당화합니다.
- 간헐적인 듀티 사이클 (소형 가전, 전동 공구) : A 단상 모터 적당하고 경제적입니다.
설치 및 유지 관리 고려 사항
수직 모터 설치 모범 사례
올바른 설치 수직 모터 정격 서비스 수명을 달성하는 데 매우 중요합니다. 주요 단계는 다음과 같습니다.
- 펌프 토출 헤드가 모터 중량 및 추력 부하에 맞는지 확인하십시오.
- 시동 전에 제조업체의 사양 시트에 따라 스러스트 베어링 예압 설정을 확인하십시오.
- 모든 장착 볼트에 보정된 토크 렌치를 사용하십시오. 플랜지 안착이 고르지 않으면 진동과 베어링 정렬 불량이 발생합니다.
- 그리스 윤활 베어링은 2,000~4,000시간 간격으로 다시 그리스를 발라야 합니다. 오일 윤활식 설계에는 분기별 오일 레벨 점검이 필요합니다.
- 시운전 시 진동 분석을 수행하여 기준선을 설정합니다. 베어링 하우징에서 0.1in/s(속도) 이상의 판독값이 있으면 조사가 필요합니다.
단상 모터 유지 관리 팁
는 centrifugal switch and capacitors in a 단상 모터 주요 실패 지점입니다. 유지 관리 루틴에는 다음이 포함되어야 합니다.
- 마모 및 탄소 침전물이 있는지 매년 원심 스위치 접점을 검사하십시오. 구멍이 0.5mm 깊이를 초과하면 교체하십시오.
- 커패시턴스 미터를 사용하여 시작 및 실행 커패시터를 테스트합니다. 정전 용량이 정격 값보다 10% 이상 낮으면 교체하십시오.
- 작동 온도 모니터링 — 단상 모터 과열(클래스 B 절연 한계 130°C 이상)은 과부하, 환기 불량 또는 커패시터 고장을 나타냅니다.
삼상 모터 유지 관리 팁
는 inherent simplicity of a 삼상 모터 유지 관리가 주로 예방적이라는 것을 의미합니다.
- 매년 절연 저항(메거) 테스트를 수행하십시오. 건강한 모터는 1,000V DC에서 100MΩ 이상을 읽어야 합니다.
- 모터 단자의 위상 균형을 확인하십시오. 전압 불균형이 1%를 초과하면 모터 가열이 6~10% 이상 증가합니다.
- 제조업체 일정에 따라 베어링에 윤활유를 바르십시오. 과도한 기름칠은 부족한 기름칠만큼 해롭습니다.
- 각 서비스 간격마다 클램프 미터로 모터 전류를 모니터링합니다. 점진적인 전류 증가는 종종 완전한 고장이 발생하기 전에 베어링 마모 또는 권선 성능 저하를 나타냅니다.
자주 묻는 질문(FAQ)
Q1: 수직 모터를 수평으로 사용할 수 있나요?
A호 수직 모터 절대로 수평 위치에서 작동해서는 안 됩니다. 베어링 시스템, 윤활 저장소 및 냉각 공기 흐름은 모두 수직 작동을 위해 설계되었습니다. 수평으로 작동하면 작동 후 몇 시간 또는 며칠 내에 급격한 베어링 고장, 오일 누출 및 과열이 발생할 수 있습니다.
Q2: 단상 모터를 3상 전원으로 작동하도록 변환할 수 있습니까?
직접적으로는 아닙니다. 에이 단상 모터 단상용으로 설계된 권선이 있습니다. 그러나 위상 변환기(회전식 또는 정적)는 단상 공급 장치에서 3상 전력을 생성할 수 있습니다. 삼상 모터 단상 전력만 사용할 수 있는 곳에서 작동하는 것 - 그 반대의 경우보다 더 실용적인 솔루션입니다.
Q3: 3상 모터가 단상 모터보다 오래 지속되는 이유는 무엇입니까?
삼상 모터 가장 일반적으로 실패하는 구성 요소인 커패시터, 시동 스위치 또는 보조 권선이 없습니다. 단상 모터s . 부드럽고 지속적인 토크는 베어링과 권선에 가해지는 기계적 응력도 줄여줍니다. 잘 관리된 삼상 모터 유사한 조건에서 유사한 단상 장치의 경우 10~15년 동안 안정적으로 작동할 수 있는 반면, 20~30년 동안 안정적으로 작동할 수 있습니다.
Q4: 수직형 모터에서 "중공축"은 무엇을 의미합니까?
에이 hollow-shaft 수직 모터 펌프 컬럼 샤프트가 모터를 완전히 통과할 수 있도록 개방형 중앙 보어가 있는 관형 로터 샤프트가 있습니다. 펌프 샤프트는 모터 상단의 조정 가능한 헤드 너트를 통해 모터 로터에 고정되므로 외부 샤프트 커플링이 필요하지 않습니다. 이 설계는 정렬을 단순화하고 펌프-모터 어셈블리의 전체 높이를 줄입니다.
Q5: 단상 모터가 우물 펌프에 적합합니까?
얕은 우물 제트 펌프 및 소형 잠수정(1.5 HP 미만)의 경우 단상 모터 일반적으로 사용되며 완벽하게 적합합니다. 5HP 이상을 요구하는 깊은 우물 터빈 펌프 또는 상업용 또는 도시 환경의 모든 펌프의 경우 수직 모터 와 삼상 모터 신뢰성과 에너지 효율성을 위해 드라이브 시스템을 강력히 권장합니다.
Q6: 모터 사양의 서비스 요소는 무엇이며, 모터 유형에 따라 다른가요?
서비스 팩터(SF)는 모터가 손상 없이 지속적으로 작동할 수 있는 명판 전력 이상을 나타내는 승수입니다. 대부분 단상 모터s SF는 1.25~1.35이고 표준은 1.25~1.35입니다. 삼상 모터s 일반적으로 SF 1.15 등급입니다. 수직 모터 펌프 서비스용은 일반적으로 SF 1.0 ~ 1.15로 지정됩니다. 그 이유는 스러스트 베어링이 정격 부하에 맞게 정확하게 크기가 지정되고 기계적 여유가 적기 때문입니다.
결론: 모터를 임무에 맞추세요
는re is no universally "best" motor — only the right motor for a specific application. A 수직 모터 수직 샤프트 인터페이스가 필요할 때 유일하게 올바른 선택입니다. 어떠한 엔지니어링 해결 방법으로도 수평 모터를 안전한 대체품으로 만들 수 없습니다. 에이 단상 모터 단상 전력만 사용할 수 있는 저전력 애플리케이션을 위한 실용적이고 비용 효율적인 솔루션입니다. 그리고 삼상 모터 3상 전원에 접근할 수 있는 거의 모든 산업, 상업 및 고강도 응용 분야에 최적의 선택입니다. 탁월한 효율성, 수명, 부드러운 토크 및 원활한 VFD 통합을 제공합니다.
는 data is clear: over a 10-year operating horizon, the higher upfront cost of a premium-efficiency 삼상 모터 에너지 절약으로 여러 번 회복됩니다. 운영 비용과 탄소 배출량을 동시에 줄이고자 하는 시설의 경우 노후화 업그레이드 단상 모터 IE3으로 삼상 모터s 전력 인프라가 허용하는 경우 산업 에너지 관리 분야에서 ROI가 가장 높은 투자 중 하나입니다.
