짧은 대답: 단상 모터는 3상 전원으로 작동할 수 있지만 명판에 표시된 전압에서 한 상 도체와 중성선을 공급하는 경우에만 가능합니다. 한 번에 세 단계를 모두 사용할 수는 없습니다. 세 번째 도체는 단순히 사용되지 않은 상태로 유지됩니다. 시스템에 중성선이 없거나 사용 가능한 전압이 명판과 일치하지 않으면 모터가 시동을 거부하거나 과열되어 고장납니다.
두 문장으로 답이 나오네요. 다음 내용은 그 이유를 설명하고, 각각의 일반적인 3상 공급 장치가 실제로 제공하는 것이 무엇인지 보여주며, 대부분의 사람들이 실제로 묻는 반대 질문, 즉 단상 전력이 전부일 때 3상 모터를 작동하는 방법을 다룹니다.
단상 모터가 3상을 모두 사용할 수 없는 이유
단상 모터에는 두 개의 공급 단자가 있습니다. 프레임 내부에는 일반적으로 보조 또는 시작 권선인 주 실행 권선과 로터가 속도에 도달하면 보조 권선을 내리는 커패시터 또는 원심 스위치가 있습니다. 시작 방식에서는 두 지점에 걸쳐 하나의 정현파 전압이 적용되는 것으로 가정합니다.
3상 전원은 전압이 전기적으로 120도씩 떨어져 있는 3개의 도체로 구성됩니다. 2단자 장치는 위상 대 위상 또는 위상 대 중성점 중 두 지점만 연결할 수 있습니다. 그렇기 때문에 실제 질문은 헤드라인 질문보다 범위가 좁습니다.
- 전압 일치: 사용 가능한 단상 전압이 모터 명판 값과 동일합니까?
- 중립 경로: 4선 시스템에서 모터에 중성선이 존재하고 모터 전류에 맞는 크기입니까?
- 현재 시작: 분기가 시작할 때마다 1초도 안 되는 시간 동안 소모되는 작동 전류의 3~5배를 처리할 수 있습니까?
각 3상 공급 장치가 실제로 제공하는 것
"3상"은 단일 전압이 아니며, 여기서 대부분의 실수가 시작됩니다. 아래 표에는 북미, 유럽 및 수출 시장에서 만나는 시스템과 각 시스템에서 단상 모터가 보이는 내용이 나열되어 있습니다.
| 공급 시스템 | 상간 | 위상-중성 | 230V 단상 모터를 작동할 수 있습니까? |
|---|---|---|---|
| 120/208V Y형, 4선 | 208V | 120V | 아니요, 120V는 명판 정격보다 훨씬 낮습니다. |
| 277/480V Y형, 4선 | 480V | 277V | 아니요, 277V는 230V 권선을 과열시킵니다. |
| 400/230V Y형, 4선(IEC) | 400V | 230V | 예, 정확히 설계된 대로 위상에서 중립으로 전환됩니다. |
| 240V 델타, 3선 | 240V | 없음 | 예, 모터 정격이 240V인 경우 라인 간 |
| 240V delta with high leg, 4-wire | 240V | 120V on two legs, 208 V on the high leg | 230V의 경우 아니요, 조명 다리에는 120V 모터만 적합합니다. |
230V 모터는 대략 ±10% 정도 허용하므로 약 207V ~ 253V입니다. 해당 대역 밖에서는 되감기 또는 교체가 다음 단계입니다.
손상이 일반적으로 발생하는 곳
이 주제에 대한 거의 모든 서비스 호출에는 세 가지 실패 패턴이 있습니다.
잘못된 전압에서의 라인 간 연결
400V 시스템의 두 라인에 연결된 230V 모터는 400V를 나타냅니다. 절연 스트레스가 즉시 상승하고 일반적으로 실행 커패시터가 먼저 고장나며 권선이 몇 분 내에 뒤따르는 경우가 많습니다.
중립이 아니거나 크기가 작은 것
3선 델타 시스템에는 중성선이 전혀 없으므로 기계에서 사용할 수 있는 단상 경로가 없습니다. 4선 시스템에서 중성선은 때때로 모터 전류를 전달하도록 의도되지 않은 얇은 제어 도체입니다. 파일럿 라이트가 아닌 분기 회로에 맞게 크기를 조정해야 합니다.
3상 VFD에서 단상 모터 구동
3상 출력을 갖춘 표준 드라이브는 커패시터 시동 모터를 구동할 수 없습니다. 펄스 출력은 커패시터와 원심 스위치에 대해 작동하며 보조 권선은 합성 회전 자기장을 수용하도록 배치되지 않습니다. 전용 단상 출력을 갖춘 드라이브가 존재하지만 시동 회로는 현장에서 즉석에서 만드는 것이 아니라 관련 모터 공급업체와 함께 재작업해야 합니다.
반대 질문: 단상 전력으로 3상 모터 구동
이 주제를 검색하는 대부분의 사람들은 실제로 반대 문제에 직면합니다. 즉, 단상 전력만 사용할 수 있는 현장의 3상 모터입니다. 짧은 대답은 정신적으로 동일하므로 직접 연결하지 마십시오.
단상선에 3상 모터를 연결하면 회전 자기장이 없습니다. 회전자가 가만히 있고, 모터가 윙윙거리고, 전류가 회전자 잠김 수준으로 올라가고, 과부하가 걸리거나 권선이 타버립니다. 아래의 실행 가능한 모든 방법은 누락된 세 번째 단계를 인위적으로 생성합니다.
| 방법 | 작동 원리 | 사용 가능한 전력 | 다음에 가장 적합합니다. |
|---|---|---|---|
| 직접 연결 | 리드가 2개만 있고 회전 필드가 없습니다. | 없음 | 절대 안 돼요. 이렇게 하면 모터가 파손됩니다. |
| 정적 위상 변환기 | 커패시터는 시작 및 실행 단계를 생성합니다. | 명판의 약 50~60% | 하드 스타트 없이 가볍고 가끔 부하가 발생함 |
| 회전 위상 변환기 | 아이들러 모터는 세 번째 단계를 생성합니다. | 거의 100% | 실제 시동 토크가 필요한 여러 기계를 갖춘 매장 |
| 단상 입력이 있는 VFD | 정류기와 인버터를 3상 합성 | 대형이 아닌 이상 약 50% | 속도 제어도 필요한 모터 1개 |
| 단상 모터로 교체 | 모터를 보유 공급 장치와 일치시킵니다. | 새로운 등급의 100% | 230V에서 최대 약 3HP 부하 |
전환이 수고할 만한 가치가 있는지 여부를 결정하는 두 가지 숫자가 있습니다. 표준 전부하 전류 표에서는 230V 단상 모터를 1HP의 경우 약 8A, 3HP의 경우 17A, 5HP의 경우 28A로 설정하고 시작 서지는 3~5배 더 높습니다. 그리고 VFD가 단상에서 공급되면 입력 전류가 더 적은 수의 장치에 집중되므로 정류기와 DC 버스를 정격 내로 유지하려면 드라이브 크기를 모터 전류의 약 두 배로 조정해야 합니다.
단상 또는 3상: 실제로 변경되는 사항
두 공급품을 모두 사용할 수 있는 경우 측정 가능한 5가지 차이로 결정이 내려집니다.
- 시작 토크: 3상 모터는 시동 시 최대 부하 토크의 약 200~300%를 발생시킵니다. 커패시터 시작 단상 모터는 약 150~200%를 관리하며 영구 분할 커패시터 설계는 훨씬 더 적습니다.
- 마력당 전류: 3상 기계는 동일한 정격의 단상 모터 전류의 약 절반을 소비하므로 케이블, 접촉기 및 과부하가 더 작고 저렴합니다.
- 효율 및 역률: 둘 다 3상에서 더 높은 성능을 발휘하므로 이를 중심으로 프리미엄 효율성 프로그램이 작성됩니다.
- 프레임 크기: 동일한 마력의 경우 단상 모터는 일반적으로 프레임 크기가 한두 개 더 크고 눈에 띄게 무겁습니다.
- 실용적인 천장: 약 3HP 이상에서는 시작 전류와 도체 크기로 인해 단상 옵션이 의미가 없습니다. 구성과 성능에 대한 보다 자세한 비교는 다음에서 다룹니다. 단상 및 3상 모터의 차이점 분석 .
무엇이든 연결하기 전 체크리스트
- 명판의 사진을 찍으십시오: 전압, 위상, 주파수, 마력, 전부하 전류 및 서비스 요소.
- 이상적으로는 부하가 걸린 상태에서 상간 및 상중성 모두 실제 RMS 미터를 사용하여 연결 지점에서 공급을 측정합니다.
- 중성선이 존재하고 분기 회로 정격과 일치하는지 확인하십시오.
- 접촉기와 과부하 계전기가 모터 전류와 듀티 사이클에 적합한지 확인하십시오.
- 오래된 모터를 재사용하기 전에 커패시터를 검사하고 원심 스위치가 자유롭게 움직이는지 확인하십시오.
- 구동 장비를 결합하기 전에 회전을 확인하고 인클로저를 먼지, 세척 또는 실외 조건에 맞추십시오.
보유하고 있는 공급 장치에 모터 맞추기
공급 장치가 230V 단상이고 부하가 약 3HP 미만으로 유지되는 경우 완전히 밀폐된 커패시터 시동 및 작동 모터가 일반적으로 가장 간단한 대답이며 변환 장비를 전혀 필요로 하지 않습니다.
단상 전폐형 커패시터 기동 구동 모터 변환 장비가 필요 없는 완전히 밀폐된 커패시터 시작 및 실행 옵션을 제공하므로 약 3HP 미만의 230V 단상 부하에 대해 살펴볼 가치가 있습니다. 제품보기 → 3상 전력이 이미 건물에 있는 경우 48 또는 56 프레임의 프리미엄 효율성 3상 기계는 더 낮은 전류, 더 나은 시동 토크 및 더 긴 서비스 수명으로 동일한 작업을 수행합니다.
3상 분수마력 프리미엄 효율 모터 3상 전력을 사용할 수 있는 곳에서 살펴볼 가치가 있는 이 48-56 프레임 프리미엄 효율 모터는 전류가 더 낮고 서비스 수명이 더 긴 경량 산업용 부하에 적합합니다. 제품보기 → 구동 장비에 가변 속도가 필요하지만 단상 전력만 사용할 수 있는 경우 전자 장치가 정류를 처리하고 모터 자체에는 드라이브와 싸울 시동 커패시터나 원심 스위치가 없기 때문에 EC 모터는 전체 변환 문제를 회피합니다.

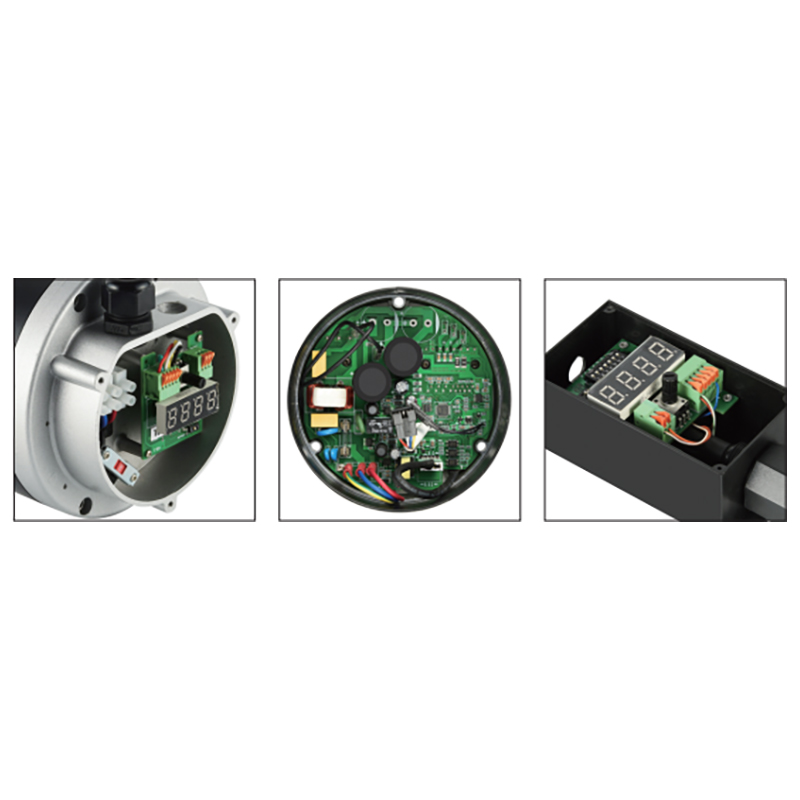

단상 가변 속도 장비용 NEMA 프레임 EC 모터 단상 전력의 가변 속도 장비에 대해 살펴볼 가치가 있는 이 NEMA 48 프레임 EC 모터는 정류를 전자적으로 처리하는 동시에 시동 커패시터와 원심 스위치를 방지합니다. 제품보기 → 프레임 크기, 인클로저 유형 및 효율성 수준은 세트로 구성되어야 하며, 이는 하나의 공급업체가 단상 및 3상 제품군을 모두 다룰 때 더 쉽습니다. 길잡이 48~250 프레임의 NEMA 및 IEC 설계를 방적, 완전 밀폐형 및 TENV 구조로 구축하므로 현장에 실제로 있는 모든 공급 장치에 동일한 부하를 맞출 수 있습니다.
자주 묻는 질문
단상 모터가 3상 전원의 두 라인에서 작동할 수 있습니까?
예, 선간 전압이 명판 정격과 동일하다면 가능합니다. 240V 델타 시스템의 240V 모터는 일반적인 설치입니다. 여전히 단상 전원이며 세 번째 라인은 사용되지 않습니다.
230V 단상 모터를 400V 공급 장치에 연결하면 어떻게 됩니까?
권선에서는 약 74%의 과전압이 발생합니다. 자화 전류가 가파르게 올라가고 커패시터에 과도한 응력이 가해지며 권선이 몇 분 내에 과열됩니다. 그 결과 일반적으로 권선이 타거나 커패시터가 부풀어 오르게 됩니다.
VFD가 3상 공급 장치에서 단상 모터를 작동할 수 있습니까?
표준 3상 출력 드라이브는 그럴 수 없습니다. 단상 출력 드라이브가 존재하지만 시동 커패시터와 원심 스위치를 재작업해야 하며 모터는 인버터 파형을 견뎌야 합니다. 대부분의 개조의 경우 모터를 교체하는 것이 개조하는 것보다 저렴합니다.
3상 모터가 더 나은 선택이 되기 전에 단상 모터의 크기는 얼마나 됩니까?
커패시터 시동 단상 모터는 230V에서 최대 약 3HP까지, 경우에 따라 5HP까지 쉽게 사용할 수 있습니다. 해당 크기의 최대 부하 전류(각각 17A 및 28A)와 3~5배 높은 시동 서지 덕분에 일반적으로 2~3HP 이상의 3상 모터가 실용적인 선택이 됩니다.
이를 단순하게 유지하는 규칙은 모터를 원래 설계되지 않은 공급 장치에 강제로 연결하는 대신 모터를 보유하고 있는 공급 장치에 맞추는 것입니다. 명판을 읽고 중성점과 상간 전압을 측정하고 중성점을 확인하고 분기 보호에 대한 시동 전류를 확인하십시오. 네 가지 검사 중 하나라도 실패하면 대답은 다른 연결이 아니라 다른 모터입니다.
